大橋跨越珠江口伶仃洋海域，連接香港、珠海、澳門三地，項目全長約50公里，海中橋隧工程總長約35.58km。整個工程施工質量與測量精度密切相關,其中用到了不少測繪專業技術。

港珠澳大橋總平面圖 | 中國政府網

一、首級控制網的布測

港珠澳大橋屬特大型跨海橋隧工程，它跨越粵、港、澳三地，三地的坐標及高程系統互不相同，為了做到高精度、一網多用、長期保持大橋測量基準的穩定和統一，必須先行建立統一的首級平面及高程控制網，將港珠澳大橋的測量基準全部統一到該網基礎之上，以保證后續勘測、施工測量及變形測量監控的順利開展。

港珠澳大橋首級控制網建網測量于2008年9月至2009年2月間完成，共布設了16個GPS平面兼高程控制點，分別按國家B級GPS控制網和國家一、二等水準測量的精度要求進行設計和測量�？刂凭W平差后的成果精度，均達到了技術設計書規定的精度指標。

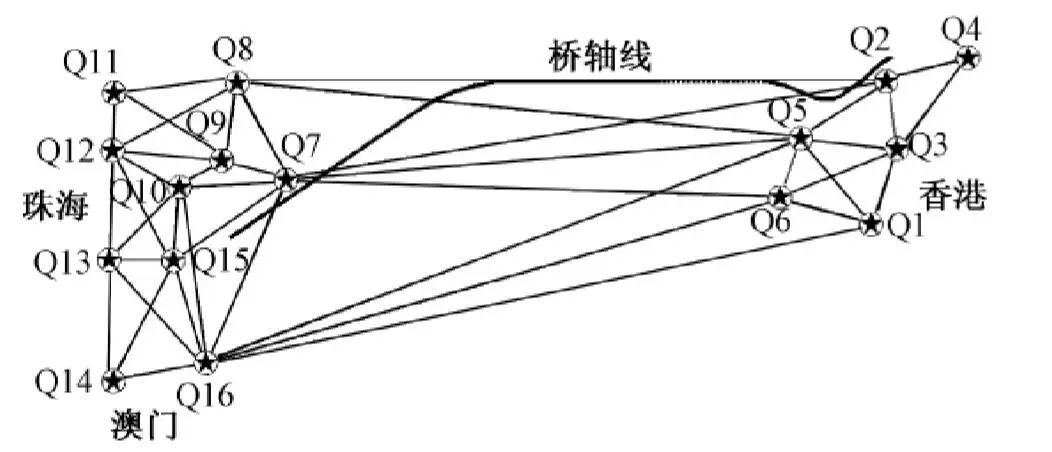

港珠澳大橋首級平面控制網示意圖

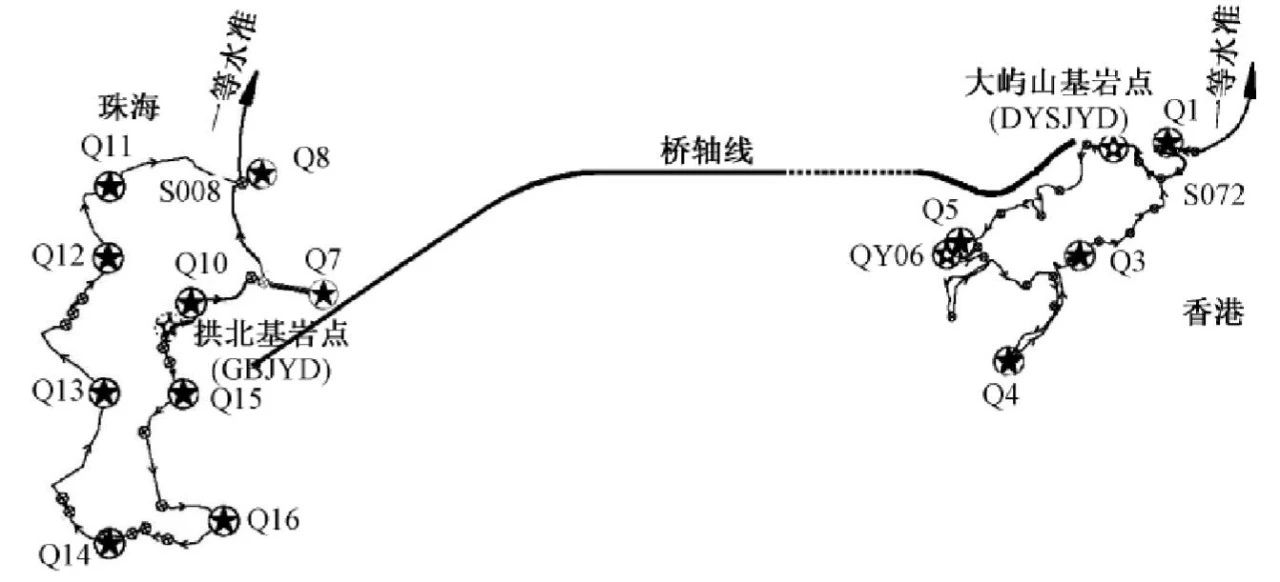

港珠澳大橋首級高程控制網示意圖

根據建網成果報告中所示：

首級平面控制網中，CGCS2000坐標系下最弱點GZA08的二維點位中誤差為±3.8mm，最弱邊GZA04—GZA06的相對中誤差為1/764013；工程獨立坐標系下最弱點GZA08的二維點位中誤差為±3.5mm，最弱邊GZA04—GZA06的相對中誤差為1/837388；

首級高程控制網中，一等水準測量每公里往返測高差中數的偶然中誤差為±0.36mm，二等水準測量每公里往返測高差中數的偶然中誤差分別為±0.48mm（香港測區）和±0.26mm（澳門測區）。

二、工程坐標系設計

由于大橋呈近似東西走向、占線長、經度跨越范圍大、工程路面高程變化大(約41.7 ～56.0m) ，國家或地方坐標系在工程區域內存在較大的投影長度變形，為此，必須建立投影變形滿足施工需要的工程獨立坐標系。又因橋梁和隧道的平均高程面差距較大，且沉管隧道施工對測量定位的精度要求高，故需分別建立橋梁工程坐標系和隧道工程坐標系。

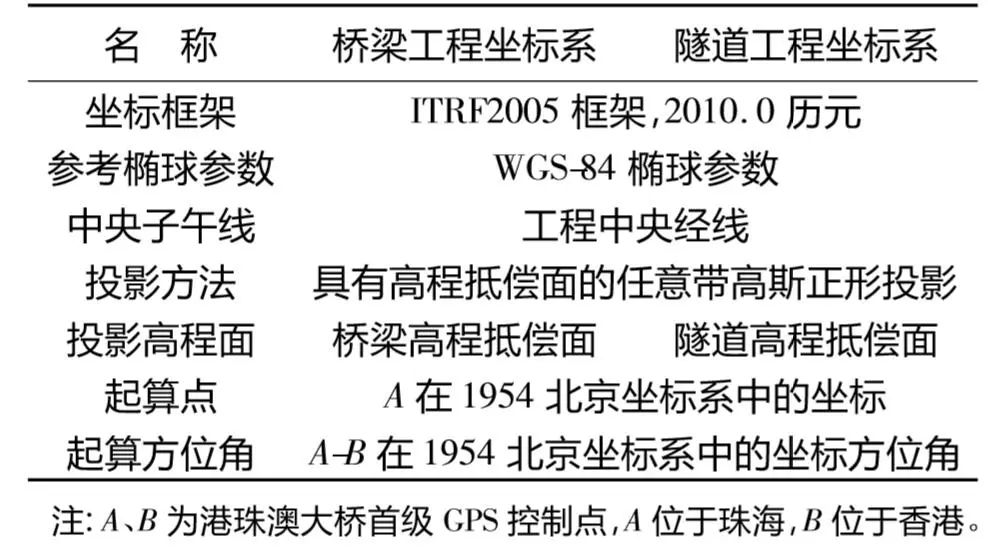

工程坐標系設計參數

坐標系的投影長度變形主要受兩部分因素的影響:

（1）實量邊投影到參考橢球面上的長度變形

（2）參考橢球面上的長度歸算到高斯平面上的長度變形

港珠澳大橋工程坐標系采用高程抵償面的任意帶高斯正形投影方法，目的是最大限度地減小坐標投影的長度變形。然而，由于全橋中線處在不同的經度位置，中線各處的橋面高程也不一樣，因此，按統一的中央子午線和平均高程面設計的工程坐標系，不可能完全消除投影變形對工程施工的影響，只能使其降至最低。

經過計算和分析可知: 使用工程坐標系放樣時，主體工程區域內橋梁的投影長度變形值綜合影響在(－4.0～+4.9) mm內; 隧道的投影長度變形值綜合影響在 (－2.7～+3.9) mm內。主體工程投影長度變形均在 ±5 mm/km 以內，滿足工程應用的要求。

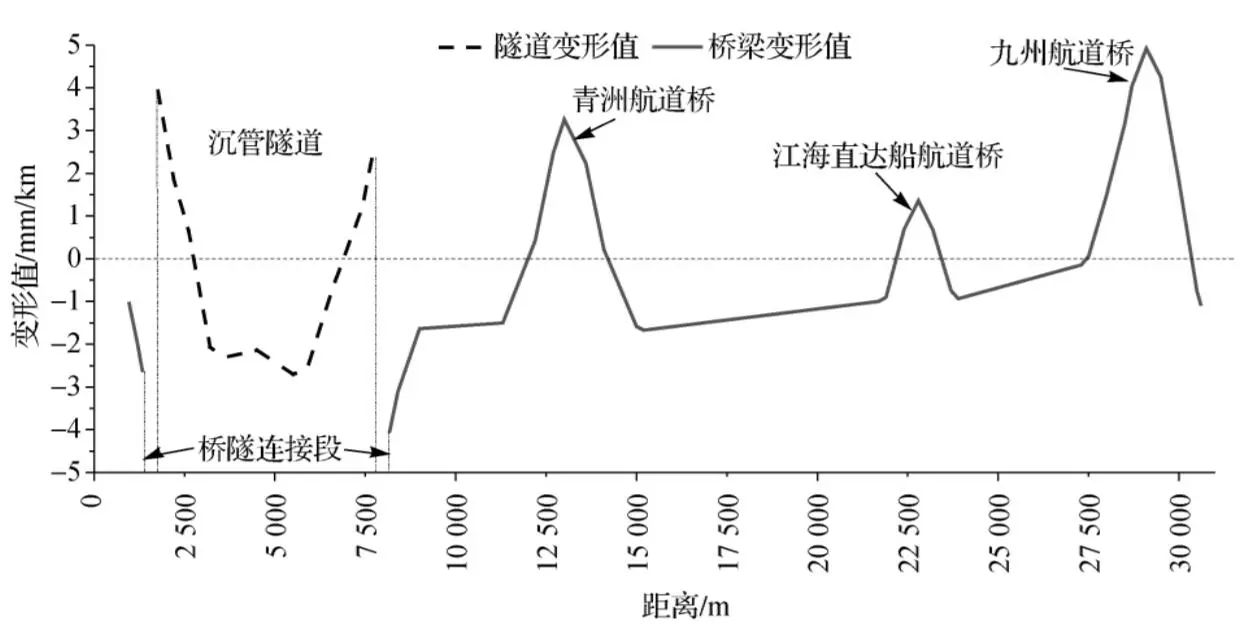

主體工程投影長度綜合變形的變化曲線

三、沉管隧道貫通測量

和陸地隧道相比，海上沉管隧道是由預制管節水下對接而成，受環境條件的限制，隧道口控制點布設困難，觀測條件更差。

沉管隧道不僅要對不同施工面的最終貫通偏差進行控制，還要評估每一個管節的安裝效果，為后續管節的安裝提供指導，這無疑對貫通測量提出了更高的技術要求。

港珠澳大橋沉管隧道平面示意圖

創新性提出的針對沉管隧道的雙線形聯合鎖網布測方法。通過陸上 1:1 模擬試驗和工程實測數據分析，驗證了雙線形聯合鎖網的精度和可靠性。與全導線網相比，雙線形聯合鎖網精度提高 15%～30%，可靠性也有小幅提升。

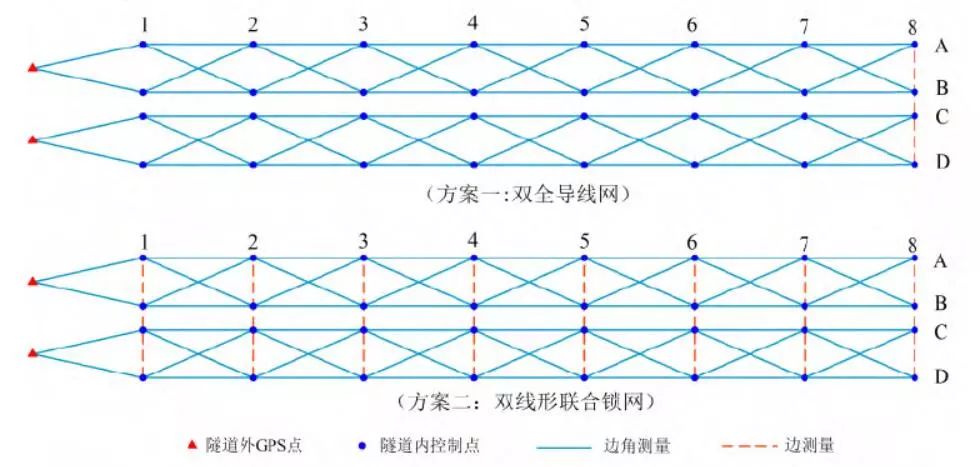

隧道內控制網布設方案

雙線形聯合鎖網，兩個全導線網的每一對控制點都進行短邊聯系測量。短邊角度測

量受儀器本身的誤差、對中誤差和覘標照準誤差影響較大，角度觀測值誤差易超限，只進行邊長測量。

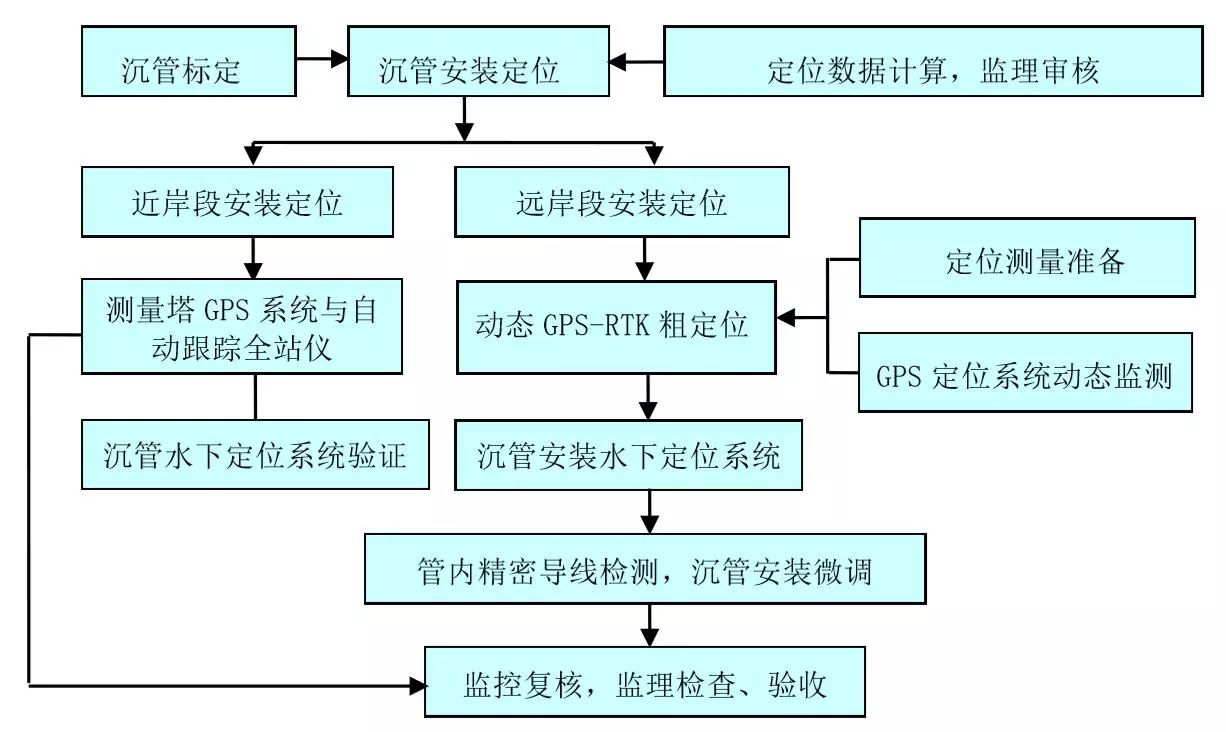

沉管安裝測量定位流程示意圖

四、控制網監理復測

控制網監理復測的目的有兩個，一是復核控制網的建網觀測和計算質量，驗證控制網測量成果的精度是否達到規定要求; 二是通過復測成果與建網成果的比較分析，全面評估控制點的穩定性，并對控制網檢測與復測、控制點保護提出建議。

復測外業從2008年12月21日開始，到2009年5月27日全部結束，內業數據處理和資料整編與分析總結工作在6月底完成。第一次復測的GPS控制網網點16個，同時聯測珠海測區已知GPS控制點3個；高程控制網復測一等水準路線的總長度為249.2 km，二等水準路線的總長度為95.2 km，連測水準點124個；考慮到大橋工程需要進行三維定位，所有觀測墩墩頂均進行了二等水準聯測。（小煤球云丹）


參考文獻：

[1]丁川. 港珠澳大橋測量控制網復測技術分析[D]. 華南理工大學, 2017.

[2]吳迪軍, 熊偉. 港珠澳大橋工程坐標系設計[J]. 測繪通報, 2012(1):53-55.

[3]熊金海, 吳迪軍等. 特大型跨海橋隧工程測量基準的建立與維護[J]. 測繪地理信息, 2013, 38(1):49-51.

[4]尹海卿. 港珠澳大橋島隧工程設計施工關鍵技術[J]. 隧道建設, 2014, 34(1):60-66.

[5]港珠澳大橋島隧工程項目測量技術與控制.

[6]李冠青, 黃聲享. 港珠澳大橋沉管隧道貫通誤差預計[J]. 測繪科學, 2016, 41(12):10-13.

[7]成益品, 孫陽陽, 高應東. 外海超長沉管隧道精密貫通測量設計與實踐[J]. 中國港灣建設, 2018(5).

[8]黃聲享,李冠青等.港珠澳大橋沉管隧道施工控制網布設研究[J].武漢大學學報(信息科學版),2018

[9]吳迪軍, 熊偉, 鄭強. 港珠澳大橋首級控制網復測方法研究[J]. 工程勘察, 2011, 39(9):74-78.
