水下地形測量由于水下環境看不到，摸不著，一般采用水上動態定位和聲吶測深的方法，因此測量過程比陸上測量要困難和復雜很多。

目前常用的獲取水下（江河湖庫海）水底點的平面位置和高程的方法是采用聲吶測深的方法，常見的設備有單波束測深儀和多波束測深系統兩類。

在傳統涉水測量人的眼中：

單波束測深儀輕便、小巧，安裝簡單、要求較低，使用簡單，人員準入門檻低，但是數據密度低，掃測不精細，效率不高；

多波束測深系統數據密度高，掃測精細，效率高，但是體積大，重量大，輔助設備多，安裝復雜、要求較高，進口英文軟件，使用復雜，人員準入門檻高。

單波束的劣勢恰恰都是多波束的優勢，測繪人做夢都希望使用多波束能像單波束一樣簡單方便，但看到的往往是：

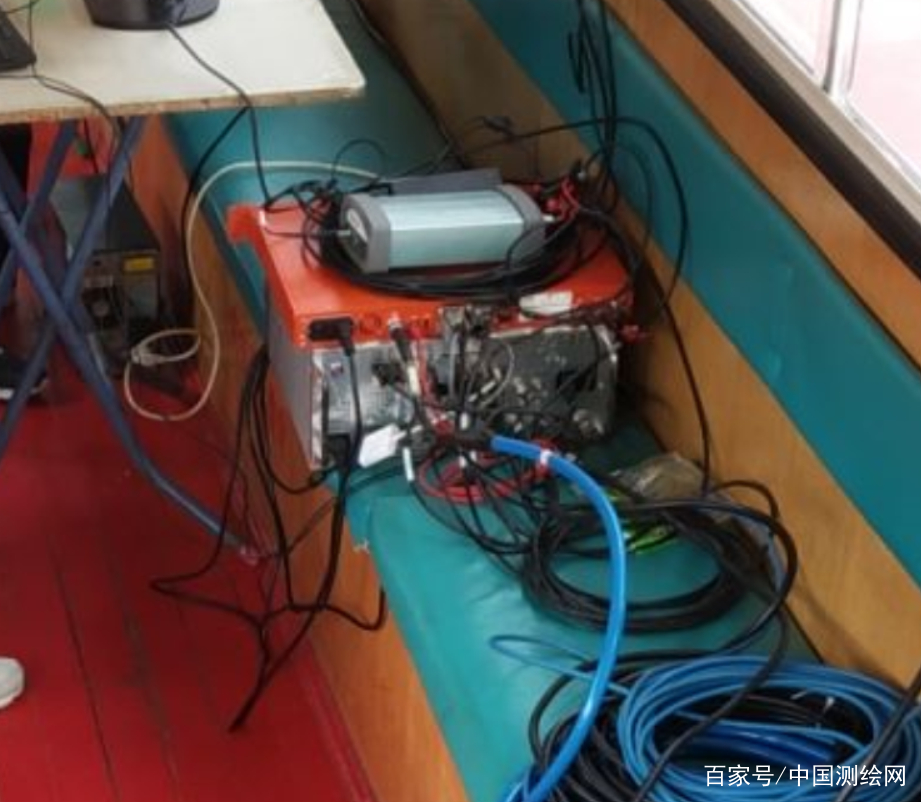

想想頭都大……

隨著海卓MS400P（小精靈）高端多波束測深系統的批量下線。這套多波束測深系統完全顛覆了傳統認知，性能卓越、指標功能比肩國際頂級產品，卻像單波束一樣體積小、重量輕、功耗低、操作簡單，使得一個人即可輕松完成復雜的水下勘測工程。

1

海卓MS400P（小精靈）橫空出世

提起高端多波束測深系統，我們就會想到前面的所有：配件多、體積大、沉重、運輸困難、價格昂貴、操作復雜，這些都造成了工程外業人員工作量巨大、效率低下、容易出錯。解決行業痛點，一直是海卓同創的努力方向！在充分的市場產品化進程中，海卓人和合作伙伴一起，對勘測市場的300多個典型案例進行了深刻的實踐及總結，歷經了無數次的算法、電路、工藝、調測的打磨和迭代，海卓MS400P（小精靈）高端多波束測深系統橫空出世。

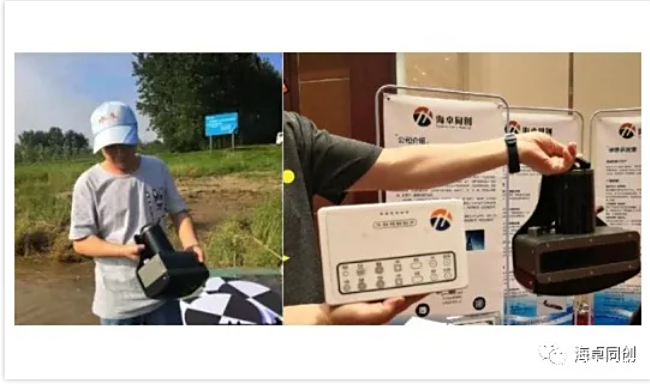

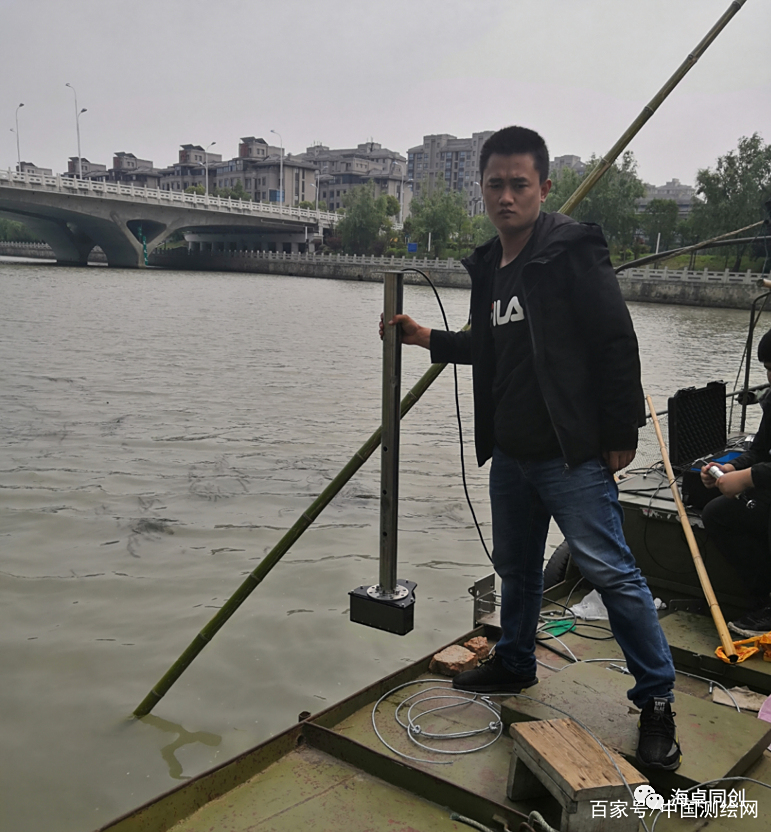

輕便小巧——就像一本字典；重量輕，探頭只有4.5公斤；功耗低，小于40W；安裝和單波束一樣快捷方便。

主流指標——400kHz工作頻率、512個電子波束、1°×2°（1°×1°可選）波束寬度、143°波束開角、0.2-150m的測量范圍、0.75cm測深分辨率、60Hz最大Ping率，都是主流高端淺水多波束的標準指標。

功能先進——近場動態聚焦波束形成、免安裝校準、實時水體成像、實時橫搖穩定、側掃圖像輸出，頂級多波配備的先進功能全都有；

集成度高——一體化集成航姿測量儀，實現免安裝校準和任意角度傾斜測量，表面聲速儀、聲速剖面儀一應俱全，根據需要還可選配POSMV或海卓POS外置姿態儀，解決各種場合應用需求。

2

高度集成輕便小巧，而功能齊全

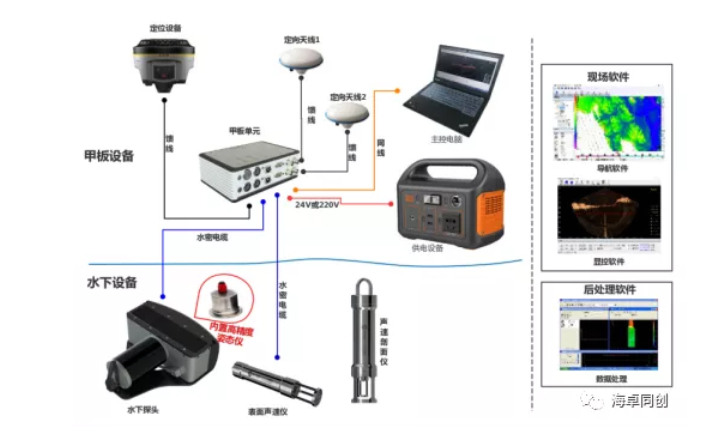

作為專業級的多波束測深系統，海卓MS400P（小精靈）包含了所有必要的定位、姿態、聲速、羅經等傳感器，系統組成如下。

得益于海卓同創公司“慣聲一體”、“小型化”、“低功耗”的設計理念，MS400P（小精靈）整套系統高度集成：集成了慣導的水下聲吶探頭+集成了GNSS的甲板單元+GNSS天線+聲速儀，整套系統完整而又簡潔，可以說不需外接任何傳感器數據即可獨立作業。

同時，MS400P仍然保留了支持外接所有輔助傳感器數據的數據接口，當需要外接高精度的定位、高精度的姿態、高精度的羅經……，它統統支持。

但，它依然還是這么小。

3

使用MS400P帶來的突破

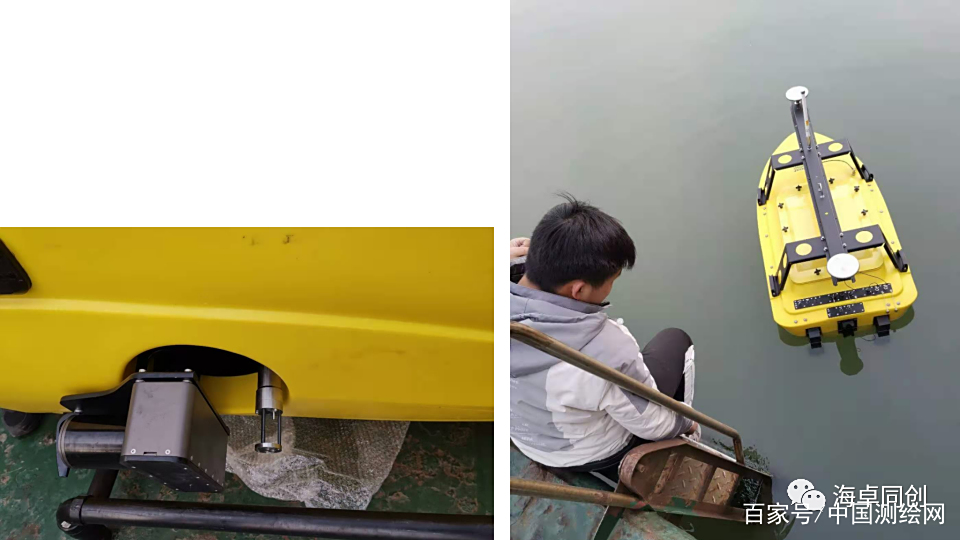

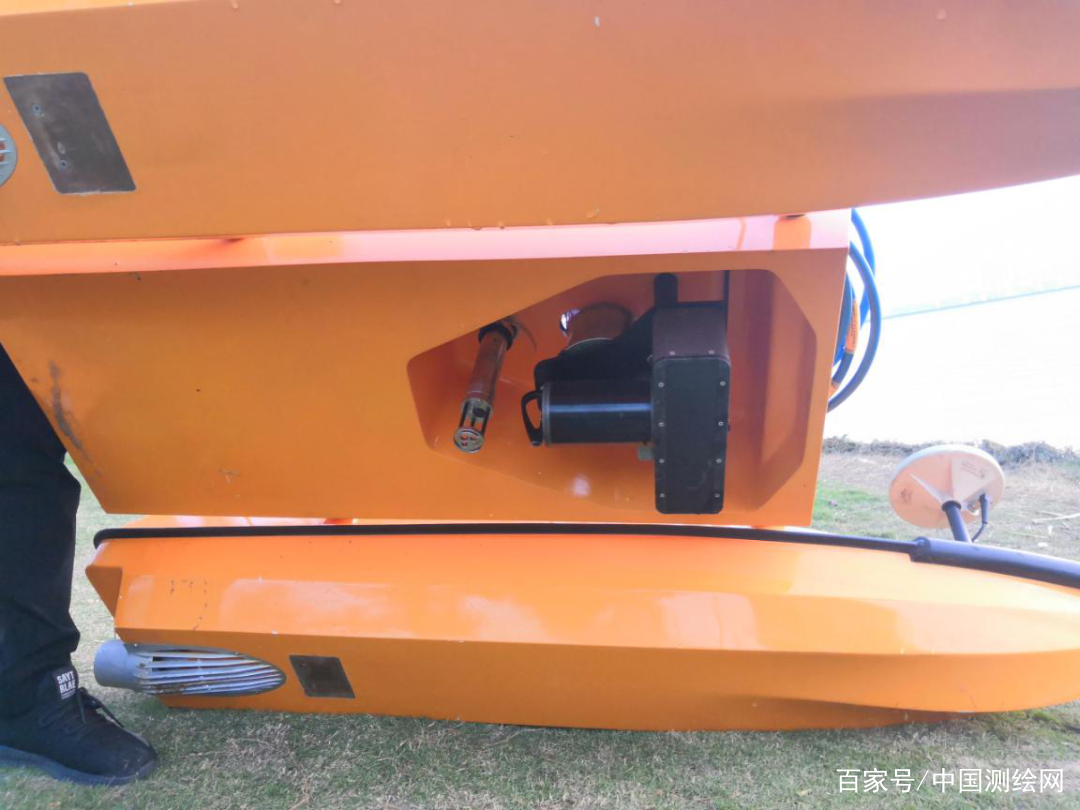

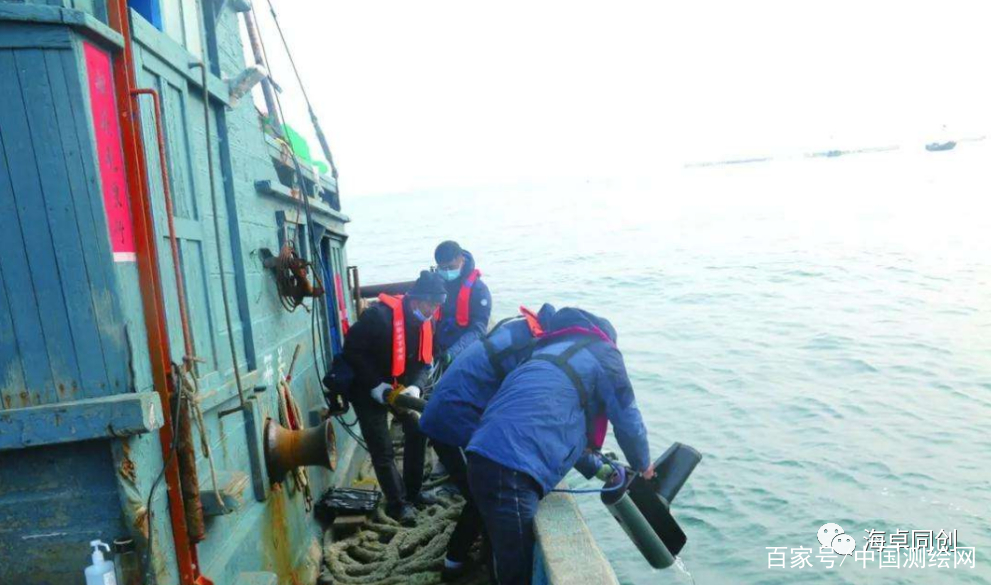

海卓MS400P的水下聲吶探頭和甲板單元單人輕松就能拿起，各種小船、橡皮艇、沖鋒舟和無人船都能輕松安裝，這些都是原來測繪人想都不敢想的應用場景。

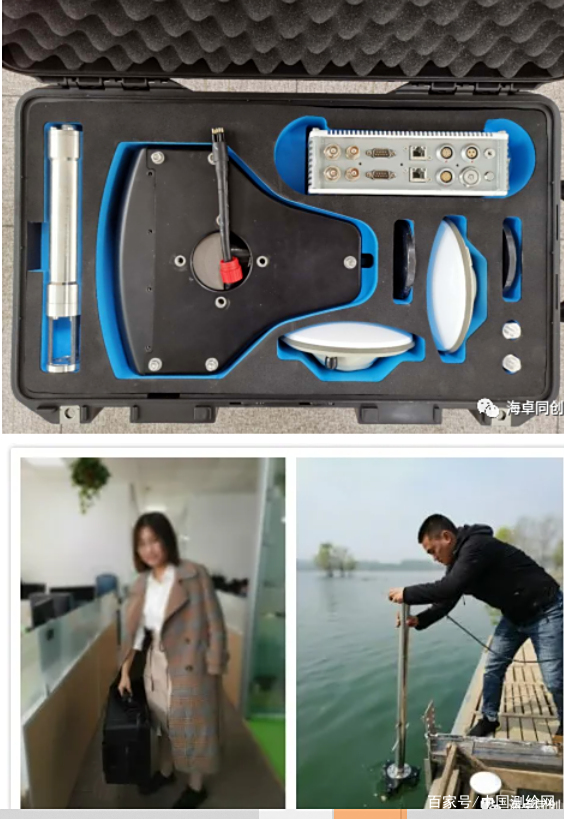

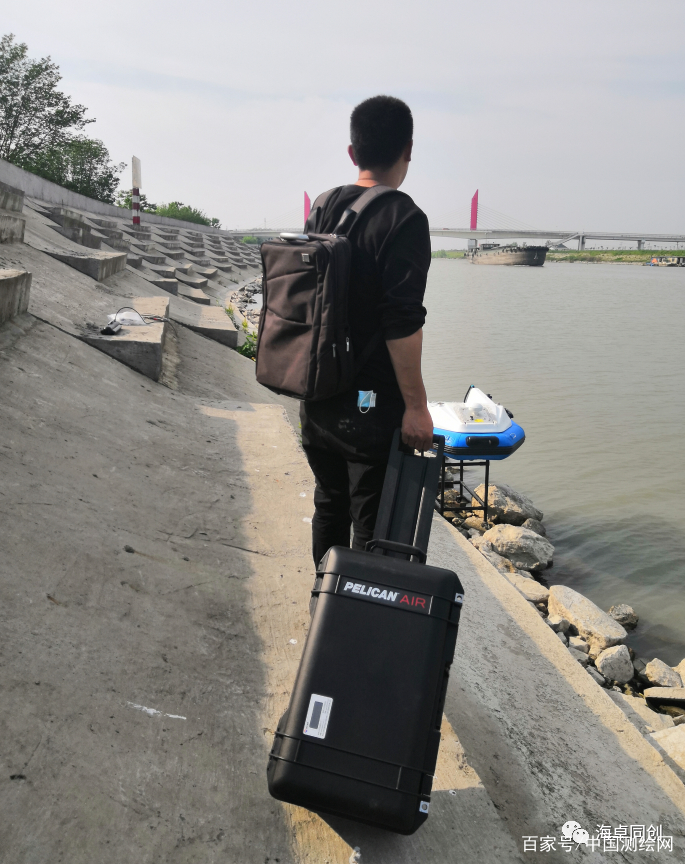

海卓MS400P（小精靈）多波束測深系統，從整機到配件的設計思路都體現出了集成化和小型化，確保整套設備可以放到一個20吋的加固欄桿箱中，可提、可拉，普通女士便能輕松的隨時攜帶，即使是飛機、高鐵出行或出國攜帶，也無需額外托運。

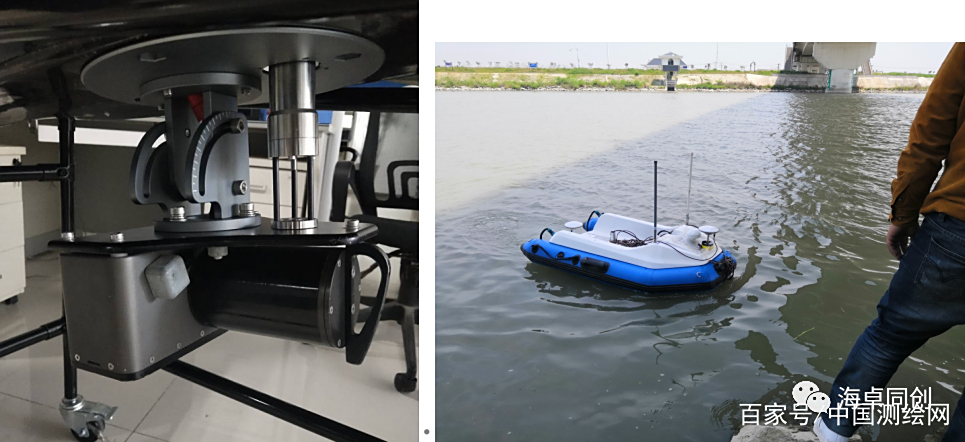

海卓MS400P的水下聲吶探頭和甲板單元單人輕松就能拿起，各種小船、橡皮艇、沖鋒舟和無人船都能輕松安裝，這些都是原來測繪人想都不敢想的應用場景。

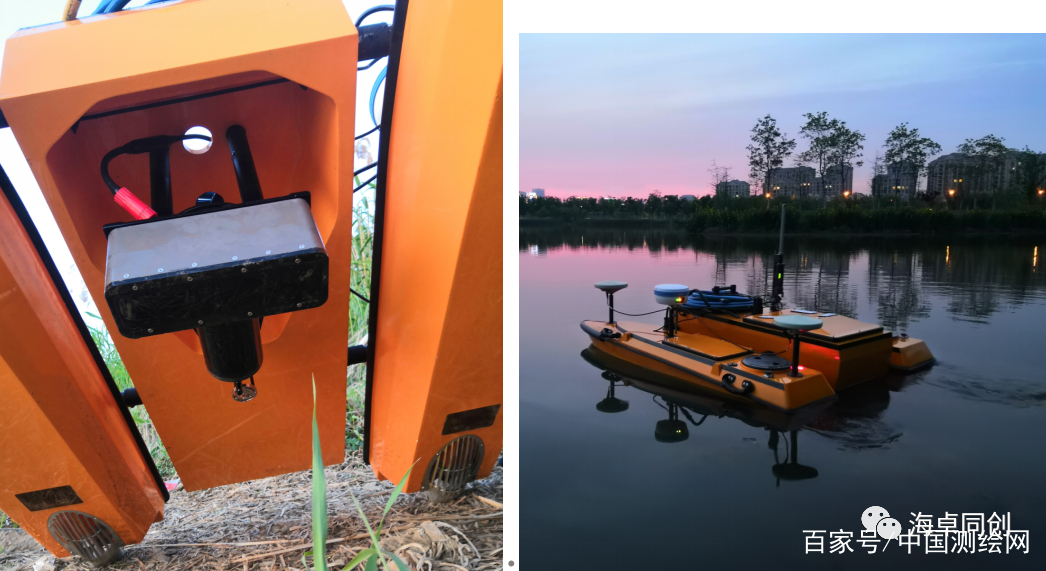

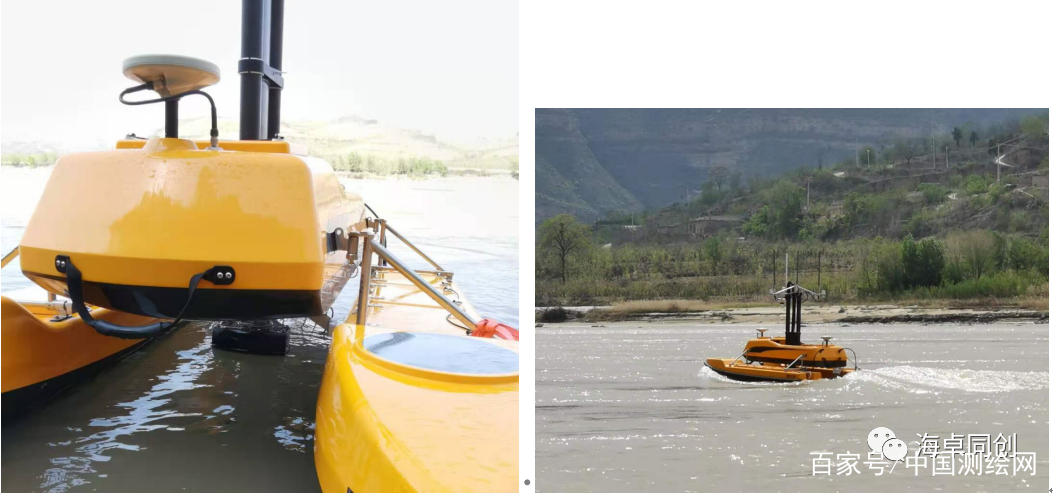

海卓MS400P憑借其輕便小巧，國內外各種類型的無人船都能輕松安裝駕馭。

1. 云洲ME120無人船搭載(船長2.5米)

2. 科微C170無人船搭載(船長1.6米)

3. 優世達U160無人船搭載（船長1.6米）

4. Seafloor無人船搭載（船長1.6米）

5.橡皮艇搭載（艇長3米）

4

不止于小，操作更簡便

系統連線更簡便

傳統多波束連線，有沒有一種頭大的感覺？

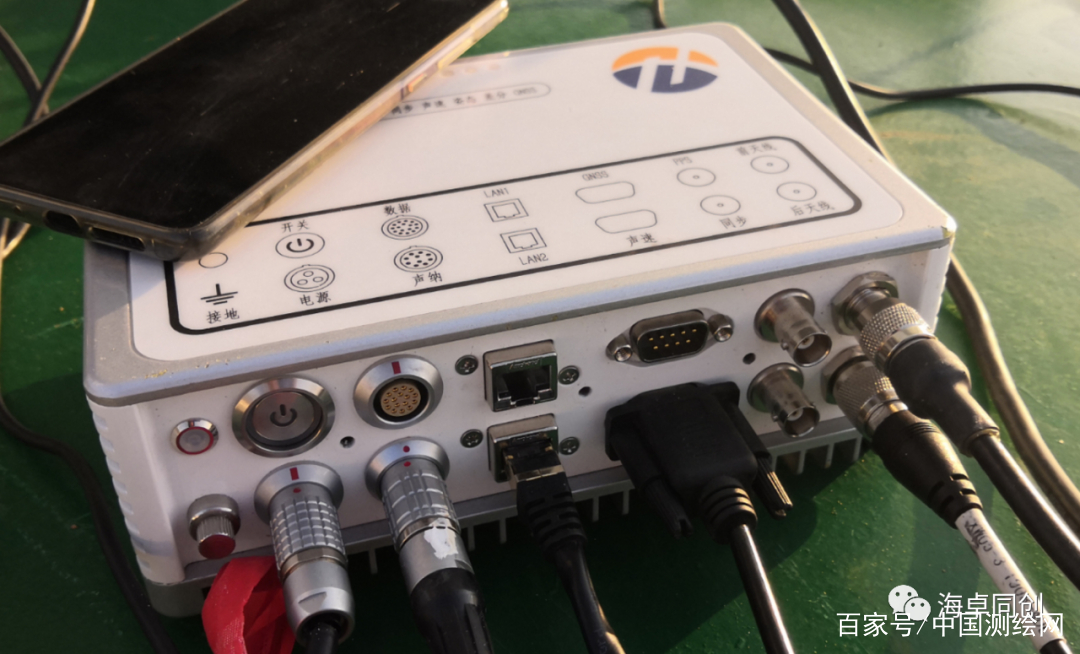

MS400P硬件連接，只需要連接6條線，水下聲吶探頭數據線、表面聲速儀數據線、電源線、數據網線和兩條GNSS天線饋線，看一眼就清楚了。一鍵開機，各種狀態指示燈一目了然。

全中文軟件界面，功能實用且強大

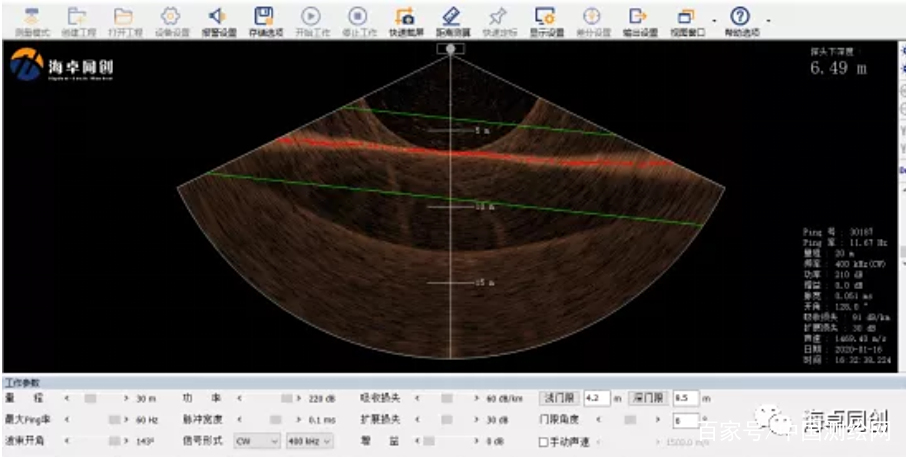

全中文軟件操作界面，全面升級的多波束顯控HydroQuest和導航測量軟件HydroNavi國際主流多波束測深系統功能接軌，新增了多種自動測量功能、噪點自動刪除功能、多種門限設置功能和底圖加載功能，滿足外業測量的各種需求。

多種門限設置，能夠有效解決特殊地形測量問題。

各種背景底圖的加載功能，更方便用戶規劃測區和外業導航。

5

性能提升看成果

一臺單波束（測深儀）大小的多波束測深儀，性能指標能否達國際主流先進水平，需要實際成果來驗證，傳統多波束能用的MS400P依然可以用，傳統多波束不能用的，MS400P還能用。

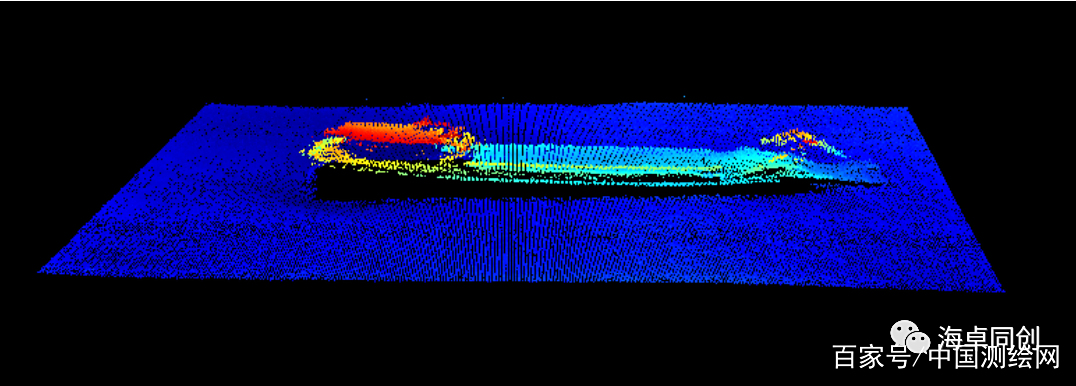

1. 沉船測量

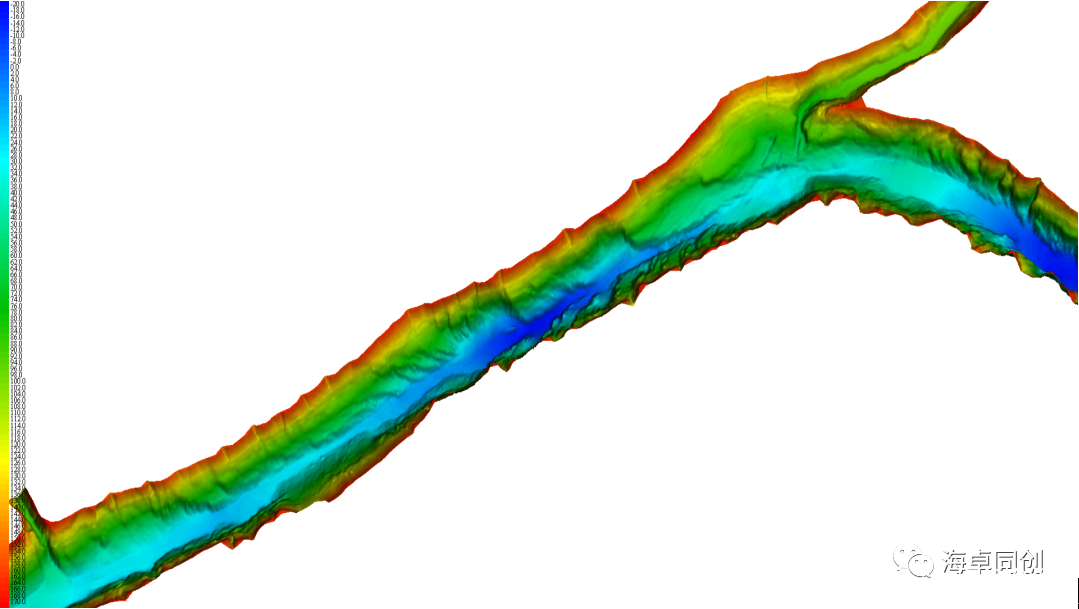

2. 長江河道崩岸傾斜測量

3. 浚河河道挖沙取證測量

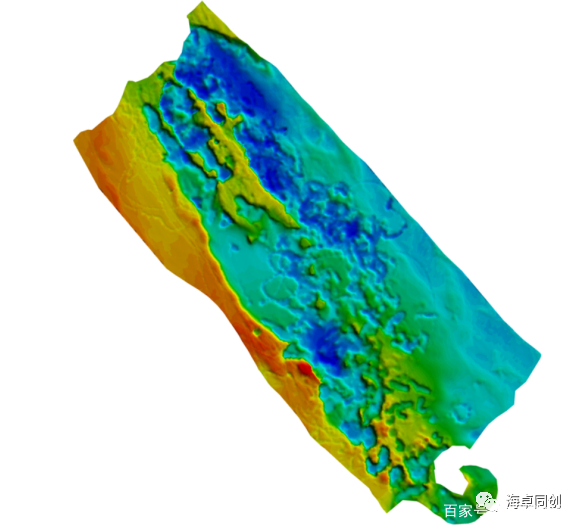

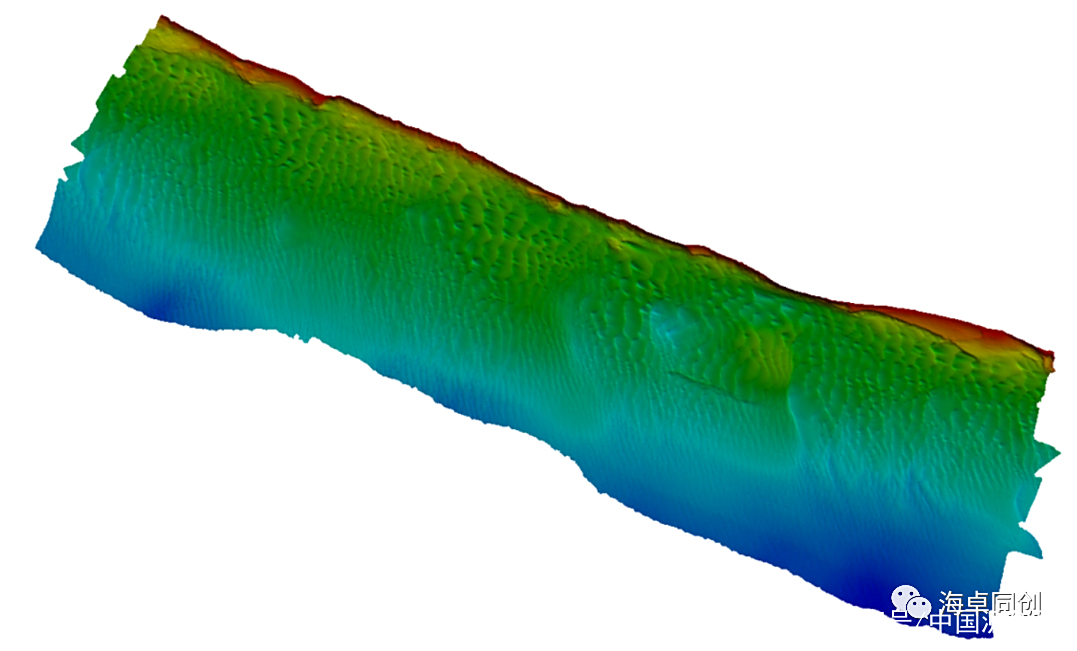

4. 三峽庫區三維地形測量

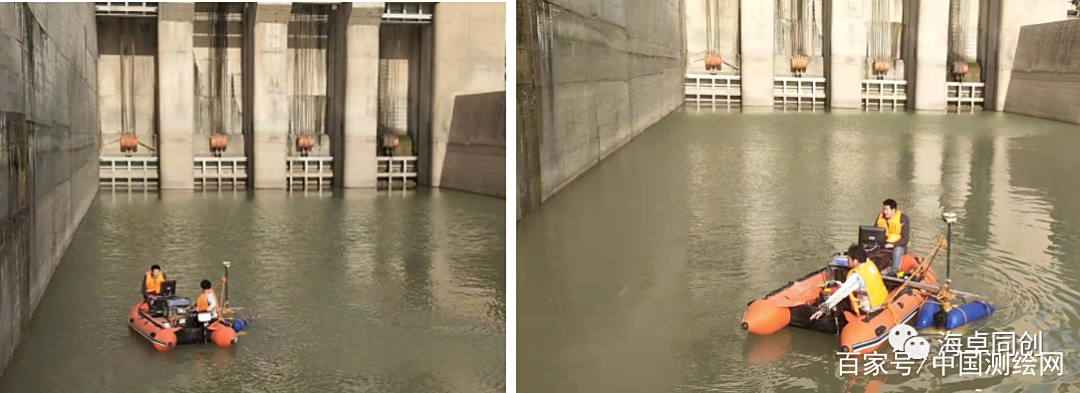

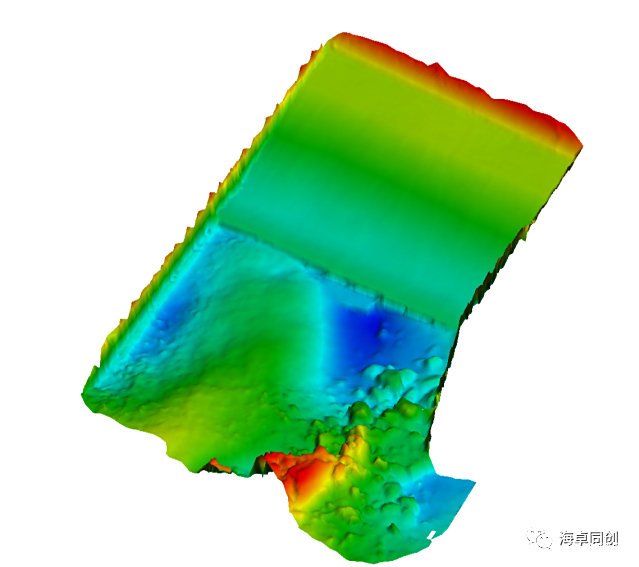

5. 水電站消力池測量
