隨著近兩年無人機行業的迅猛發展，以無人機測繪為中心的周邊產業也不斷興起，為追求信息數據的快速獲取、數據的簡單處理以及人力的更少投入，采用機載GNSS輔助空中三角測量的技術已然成為無人機測繪人員的不二選擇。

　　高精度機載GNSS接收機是安裝于運動載體和地面基準站上的GPS信號接收機，能夠同步而連續地觀測GPS衛星信號，用戶可通過差分后處理軟件來獲取航片的精確坐標。

　　保證搭載差分設備并減少像控點一直是蒼穹數碼追求的方向，近期，蒼穹數碼推出的P8+，分分鐘搞定這些棘手的問題。

　　P8+?我的天吶!這么神奇嗎?

　　Ding!科普時間到!

　　P8+是繼P8(高精度機載GNSS接收機)之后，一款專門針對航空遙感應用設計的更輕巧、性能更高、精度更高的GNSS接收機，其規格為73*53.4*21cm，重量?jī)H為104克，適用于更加輕巧的機型，如：旋翼機、電機、泡沫機、消費型無人機等等。它采用高精度GNSS OEM主板，具有5～20Hz的數據采樣率，可以跟蹤觀測所有GNSS衛星信號，包括BDS、GPS、GLONASS等。通過配套后處理軟件KGO解算，可以實現厘米級動態差分定位和動態精密單點定位。

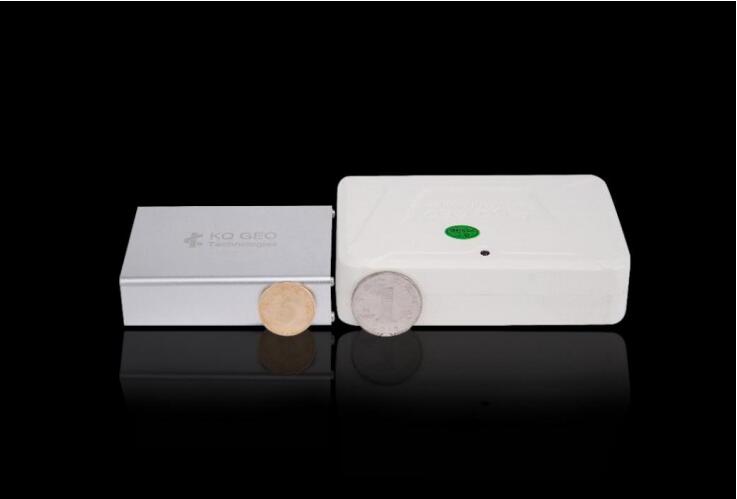

P8+(左)和P8(右)對比圖

　　如何搭載這種差分設備并減少像控點?先從無人機差分系統的作業原理說起吧。

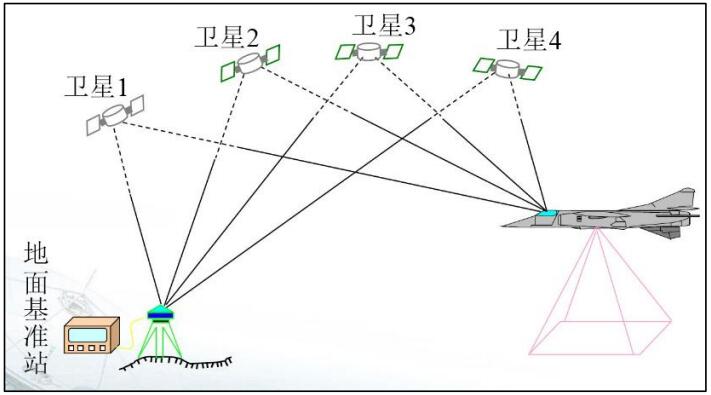

　　由于衛星信號在傳輸?shù)降孛娴倪^(guò)程中，會受到軌道誤差、時鐘誤差、大氣影響、多路徑效應等外界條件的影響，所以普通GPS系統提供的定位精度只能達到10米級。但是采用差分技術，通過差分處理軟件對攝站坐標進行誤差改正可以獲得每張像片的精準坐標。然后將其作為附加觀測值引入攝影測量區域網平差中，從而獲得物方點位和影像外方位元素,實現空中控制代替地面控制，達到稀少地面控制點完成作業的目的。

　　光說不練假把式，P8+到底有多神奇呢?

　　為了驗證飛機搭載蒼穹P8+之后能有效減少像控點，以廣西自治區某縣的山地地區為例加以說明。

　　項目概況

　　本次項目地點位處廣西某縣城，地形主要是山地，平均海拔250米。

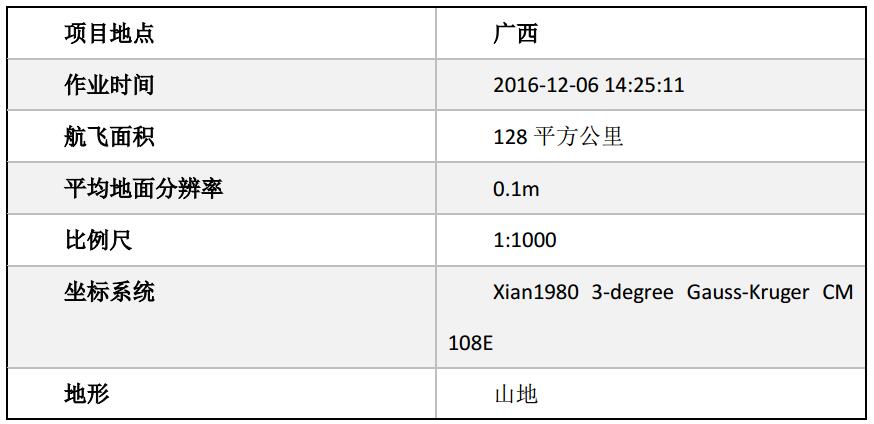

測區概況

　　采用一架電動無人機進行航攝，單次作業時間可達到3小時，搭載差分模塊時可大量減少野外像控點，設備安裝以及飛行參數如下：

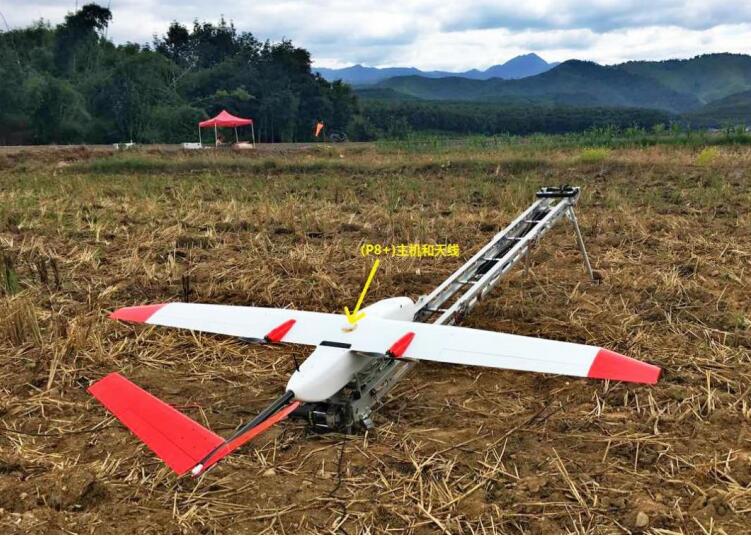

(P8+)主機以及天線安裝示意圖

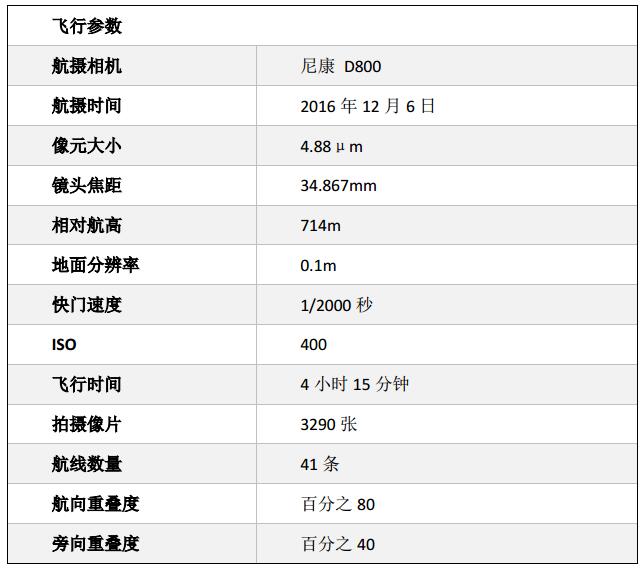

飛行參數

　　精度要求

　　根據《CHZ 3005-2010 低空數字航空攝影規范》可知，獲取成圖比例尺為1：1000的數字產品，要求地面分辨率控制在8~10cm，本項目中采用地面分辨率10cm。

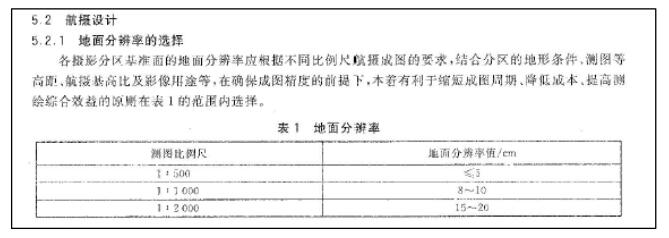

地面分辨率

　　航線規劃

　　共設計2個架次飛行，拍攝航片3290張左右，像片航向重疊為80% ，旁向重疊為40%，旋偏角基本上小于5度。同一條航線上相鄰像片的航高差均小于30米，同一航線上最大最小航高之差一般小于50米，滿足成圖要求。

測區航線規劃圖

　　影像數據快速獲取

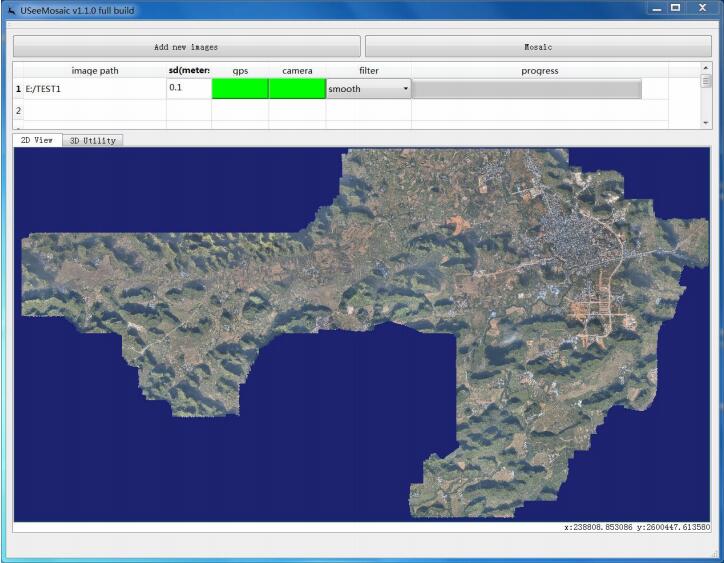

　　XMosaic是蒼穹數碼公司自主研發的一款無人機影像快速拼接成圖軟件, 一鍵式快速拼接即可獲得整個航飛測區的DOM和DSM。該測區使用XMosaic拼接3290張無人機影像，總共耗時150分鐘即獲得地面分辨率為0.1米的DOM。

                                                      快拼數字正射影像

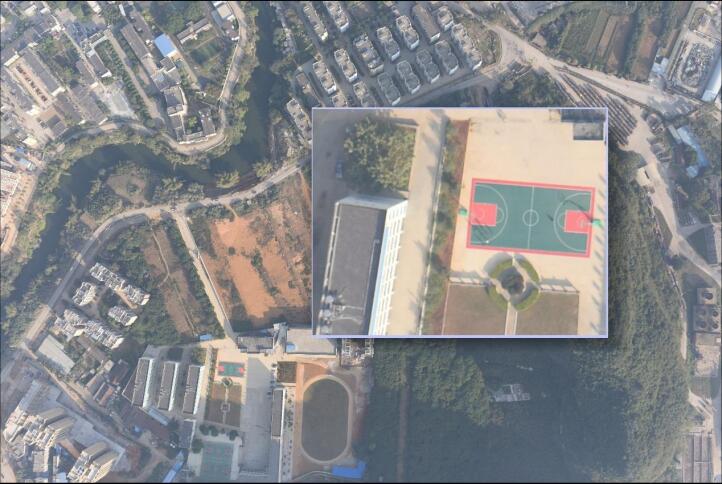

地面分辨率0.1米局部正射影像

　　控制點布設方案

　　將XMosaic快拼成圖后的正射影像用看圖軟件打開，并做前期的像控點布設規劃。依據1：1000地形圖航空攝影測量外業規范，當區域網用于加密平高控制點時，可沿周邊布設6個或者8個平高點;高程點宜采用全野外布點，其跨度應為2到4條基線。同時依據地面分辨率、測區地形特點、圖幅分布等情況全面進行考慮，根據具體情況選擇最優實施方案進行外業像控的布設，所以該測區若進行全野外像控點布控則需要至少90個像控點才可達到精度要求。

　　由于本項目搭載了蒼穹差分設備(P8+)，可大量減少像控點的布設，綜合考慮后，控制點規劃如圖。

前期控制點布設規劃

　　差分?jǐn)?shù)據后處理

　　差分?jǐn)?shù)據后處理采用蒼穹數碼自主研發的后處理軟件——KGO。在航飛作業時，利用一臺基準站和一臺移動站同步觀測衛星信號，在該軟件中進行基線解算，通過軟件計算出每張像片的坐標值。如果航攝作業時未架設基站，我們也可以用第二種方法----PPP精密單點定位算法進行計算。

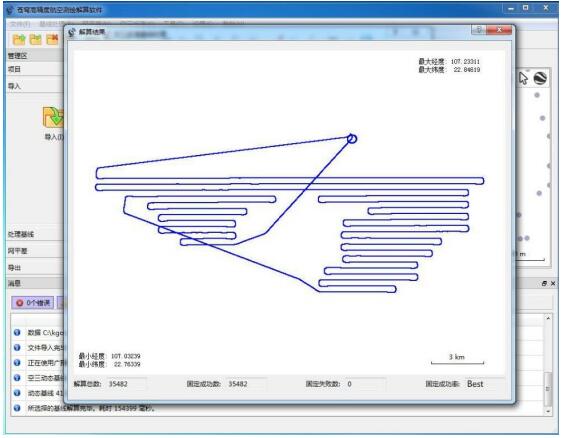

　　①動態后差分處理模塊

　　②PPP精密單點定位模塊

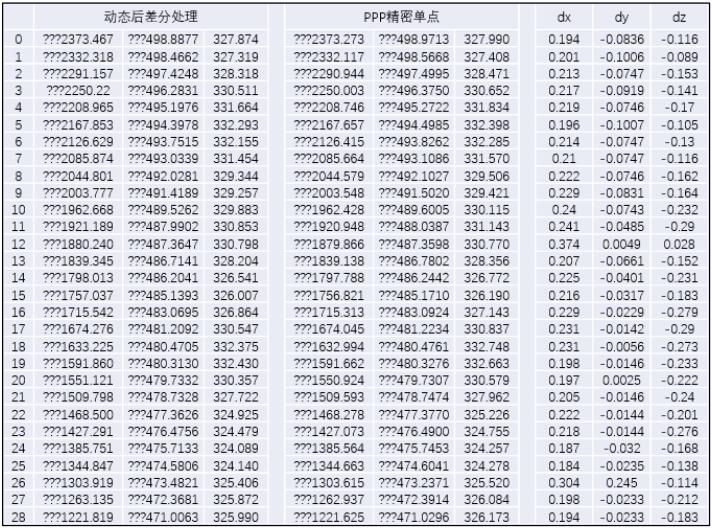

　　③動態后差分處理模塊和PPP解算結果文件對比

　　由下表可知，兩種方法計算出來的結果，平面坐標的差值基本上保持在絕對值0.2米左右，高程基本保持在絕對值0.2米上下。將PPP精密單點定位解算的結果帶入到空三測量中進行聯合解算，平差結果仍然符合精度要求。

　　空三處理

　　在該項目中客戶使用InphoApplication模塊進行數據處理。根據低空數字航空攝影測量外業規范并結合外業控制點采集作業經驗可知，飛行測區128KM²，全野外控制點布設需要大約90個左右。在本項目中實際參與空三計算的控制點為17個，即可滿足項目成圖的精度要求。

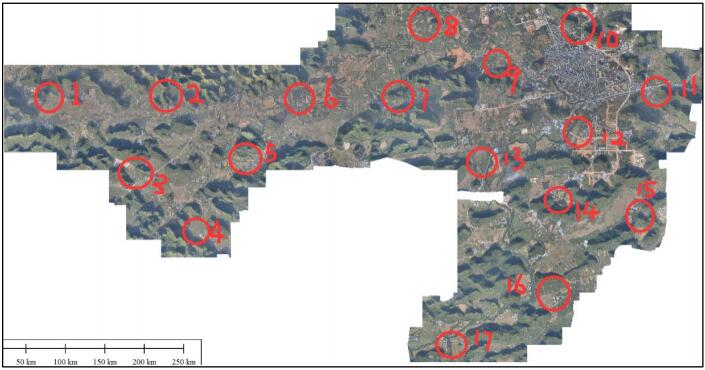

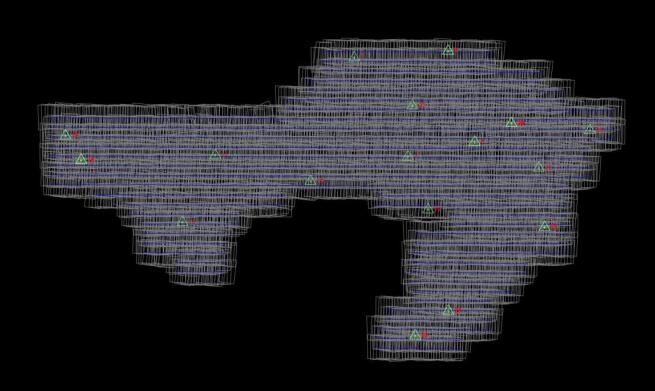

控制點分布

　　根據《數字航空攝影測量 空中三角測量規范》，測區地形為山地，成圖比例尺為1：1000時，控制點平面點位中誤差不得大于0.4米，高程點位中誤差不大于0.4米；檢查點平面和高程點位中誤差不得大于0.7米和0.6米，即符合規范。

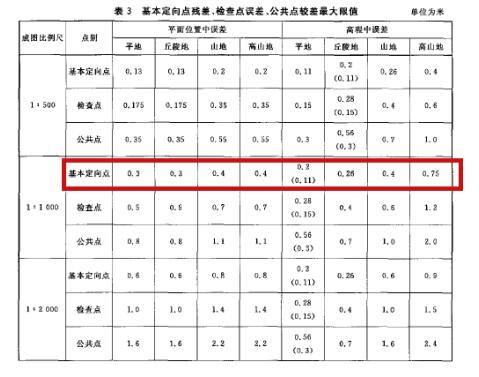

《數字航空攝影測量空中三角測量規范》

　　空三測量平差結果如下，總共有17個控制點參與平差，并選擇5個控制點作為檢查點使用。控制點平面點平均點位中誤差大約為0.2米，最大不超過0.4米；高程均方根誤差為0.1米，最大不超過0.3米;檢查點平面點位中誤差約為0.2米，高程點位中誤差約為0.2米，符合成圖規范要求。

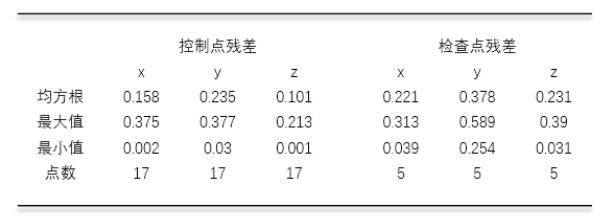

平差報告

　　成果展示

　　④DTM

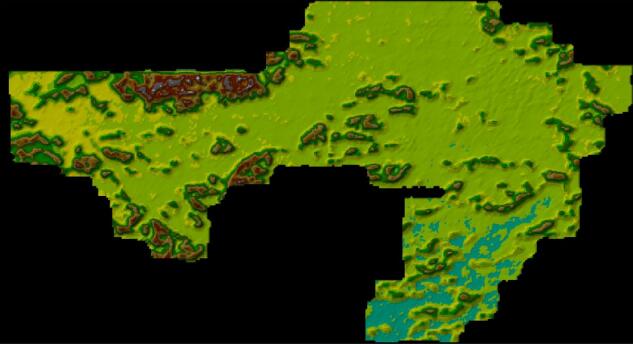

DTM渲染圖

　　⑤DOM

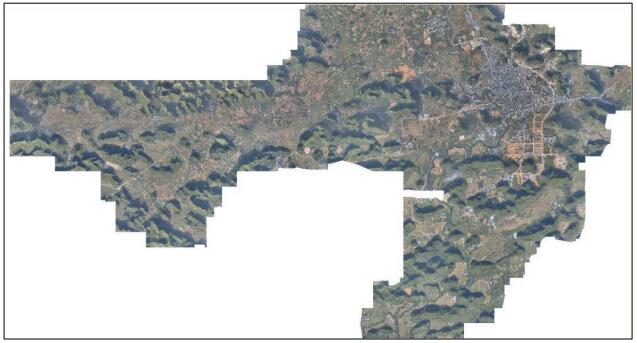

DOM成果圖

　　項目總結

　　按照密周邊點布點常規攝影測量加密的作業模式，128平方公里的測區至少需要野外控制90個，而搭載P8+(高精度機載GNSS接收機)后，僅采用像控點17個，減少了81%以上的像控點，大量減少了像片控制聯測的工作量。

　　參照《數字航空攝影測量 空中三角測量規范》，測區地形為山地，成圖比例尺為1：1000時，該測區控制點平面點位中誤差大約為0.2米，最大不超過0.4米;高程中誤差大約為0.1米左右，最大不超過0.3米;檢查點平面點位中誤差約為0.2米，高程點位中誤差約為0.2米，符合成圖規范要求。

　　綜上所述，采用蒼穹P8+差分設備輔助空中三角測量，僅在測區四角以及中間均勻布設平高控制點，與傳統攝影測量加密需要的大量野外像控點相比，不但減少了人力物力，還大大縮短了作業工期。
