項目合同簽訂以后，技術管理人員應該到測區完成兩個任務。

第一項任務是了解甲方需求，完成工程的技術交底。現場進行踏勘，了解當?shù)氐娜宋牡乩憝h(huán)境、氣候情況、交通狀況、地質地貌特點、地物復雜程度等，并和用戶進行技術上的溝通，確定所要使用的坐標系統、中央子午線、投影面高程、高程系統、基本等高距、圖幅分幅規格及圖號編排、數據格式等，并詢問用戶有無規范之外的特殊要求。

第二項任務是收集已有成果及圖件，為工程技術設計提供資料。同時向用戶收集有關資料：測區基本用圖（1：10000、1：50000地形圖）測區范圍、已有控制點成果（平面控制點和高程控制點）、點之記。隨后即可編寫技術設計書。

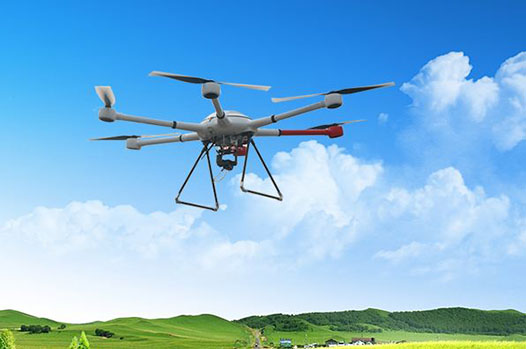

有關資料收集到受益后，攝影公司即可編寫航攝技術設計書，根據工程任務挑選合適的攝影儀器，按照合同要求選擇合適的攝影比例尺對整個測區進行航空攝影，獲取合格的航空攝影像片。

根據現場踏勘及技術溝通情況，并依據合同內容，技術科應盡快編寫內、外業技術設計，確定整體施工方案，及時安排外業隊外出測區作業，這樣才能盡快拿出外業成果，提交內業工序作業，這樣也才能夠保證工期。應該優先完成外業設計，內業設計在內業開工之前完成即可。

航測外業主要包括基礎控制測量、像片控制測量、像片（紙圖）調繪、碎部測量（野外補充測量）。外業成果是整個航測工程的基礎資料，外業成果的可靠與否直接影響整個工程的質量,一定要嚴格按照技術設計作業。

1、基礎控制測量

一般情況下，測區已有高等級的控制點數量有限，分布也不是很均勻，難以滿足航測成圖要求，這就要求適當加密一些基礎控制點，在此基礎上再進行像片控制測量和碎部測量。目前基礎控制測量主要采用GPS快速靜態定位方法或光電測距導線測量。測量完后一定要認真檢查原始觀測記錄手簿，沒有錯誤方可進行計算，一定要確保測量成果的精度合乎規范要求。

2、像片控制測量

像控點包括平高點、平面點、高程點三種。要建立立體模型，必須以像控點為基礎，因此像片控制測量是內業采集的重要依據。目前采用的測量方法主要有GPS快速靜態定位法、RTK實時動態定位測量、光電測距導線等方法。檢查員應認真檢查像控點的選刺質量、整飾質量、記錄質量、文字說明是否清楚、各項限差是否超限等。

3、碎部測量

為了保證工期，再調繪之前也可進行碎部測量，主要是對隱蔽地物、被遮擋的地物、新增地物及部分高程注記點的測量。一般情況下，碎部測量和調繪是同時進行的，有時候也和控制測量同時進行。

4、像片調繪

在中小比例尺航測成圖中一般使用像片調繪的方法。航片雖然內容豐富，但畢竟不同于地圖，因為在航片上有很多地形圖上不必要的影像，如汽車行人等，也不能全部反映出地形圖所需要的一切地物，如水井、路碑、各種檢修井等，也有一些攝影后因人類經濟活動和自然力量所引起的變化，同時在像片上也沒有任何注記和說明，所以，為了獲取編制地形圖必要的資料，就必須進行像片調繪。所謂像片調繪，就是在航攝像片上，根據構像的規律和特點，識別出地面上相應物體的性質和數量，把像片上所有必要的地物和沒有在像片上顯示出來的重要的隱蔽地物和地貌元素，在野外調查補測繪出，并且適當?shù)丶右跃C合取舍，用正確的圖例符號表示出來，再把這些內容編制在地形圖上。檢查員對調繪像片要進行100％的檢查，并做好檢查記錄。主要檢查地圖要素綜合取舍是否合理，主要地物地貌及主要名稱注記有無遺漏，符號運用是否合理，像片整飾是否清晰像片之間、測區外圍接邊情況等。

5、二外紙圖調繪

在大比例尺測圖中，外業一般都采用紙圖調繪的方法。首先把采集原圖回放在紙圖上，然后在野外進行全要素調繪，修補測各類地物，再在計算機上編輯。對于零星新增、變形、遺漏地物用皮尺勘丈補繪，對于大范圍新增地物或者無法用勘丈法補測的地物，則用全站儀或RTK野外實測其輪廓坐標，結合勘丈尺寸定位。對不存在的或者不必表示的地物打叉。同時在地物密集區可采用水準儀直接在圖上測定高程注記點，在地物稀少區，不易判定準確位置，可以采用全站儀直接測定帶平面和高程的高程注記點，展點標注在圖上即可（地物密集處也可用此法）。檢查員對調繪圖紙要全面檢查，并填寫檢查記錄。主要檢查地圖要素綜合取舍是否合理、主要地

物有無遺漏、符號運用是否得當、圖面整飾是否清晰明白、名稱注記是否正確、有沒有取圖名、作業員有無簽名等。

航測內業工作主要包括空中三角測量、內業數據采集、編輯、數據入庫轉換、影像圖制作等工作。

1、空三加密

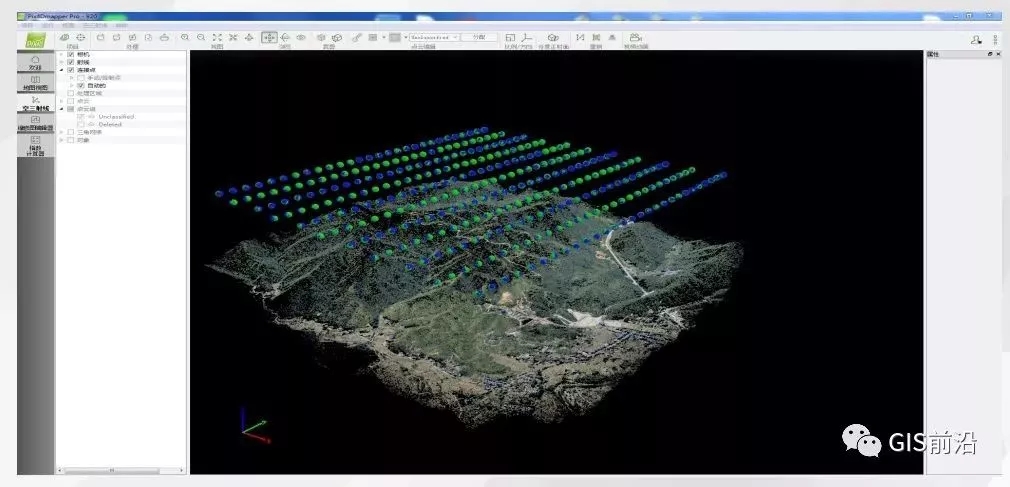

首先要把測區需要的所有影像輸入計算機，后面才能依據外業控制成果進行空三加密。空三加密也叫空中三角測量，就是在已有外業控制點的基礎上，為滿足內業測圖的需要而進行的室內增測平面和高程控制點的工作。其任務就是為糾正和測圖提供定向點或注記點，提供作業時所需要的立體模型。

2、內業數據采集

加密結束后，采集人員既可在網上調出立體模型進行全要素采集，生成數字化原圖。立體測圖主要有兩種辦法，一種全野外像片調繪后測圖的方法，一種是根據模型全要素采集后，利用采集原圖在外業對照、補測、補調的方法。采集數據時一定要認真判讀，測標要切準，地物不能測變形，否則不但給外業工作帶來很多麻煩，也會直接影響最終數據的精度。檢查員要重點檢查采集有無遺漏、綜合取舍情況及切準精度，并填寫檢查記錄。

（1）先調繪后測圖

作業員在采集時，要認真參照調回片上的所有內容，在立體模型下仔細辨認、采集。原則上是外業定性（附帶定位），內業定位。如果外業確

實有誤時，經檢查員和外業雕繪人員確認后，內業可根據模型影像進行改正，并在調回片背面加以說明，填寫日期。測繪地物地貌元素時要做到無錯漏、不變形、不移位。

（2）先采集后調繪

按照模型先進行全要素采集，后面再利用采集原圖在野外調繪。這個方法對采集作業員要求較高，應該具備一定的外業工作經驗，這樣才有把握判準地物、地貌元素，按圖式要求直接測繪在圖上，對無把握判準的地物地貌元素，只能采集外輪廓由外業處理。對模型不清的地物無法定位時，在相應位置上標記，如“A”，由外業補調。對于隱蔽地物及無影像的地物有外業現場補調。

3、內業編輯

內業編輯就是把外業調繪的所有內容按照圖式規范準確地表示在地形圖數據上，具體的就是按照外業調繪圖上所標注的尺寸修改采集原圖，把圖上所調繪的各種名稱注記按規定的字體、大小、排列標注在數據圖上，并嚴格按照設計規定的層、色、線型、線粗表示，以滿足用戶的數據入庫要求。另外還有控制點的整飾和注記，圖廓的各種注記等。檢查員要對編輯數據圖全面檢查，填寫檢查記錄。

4、數字高程模型（DEM）

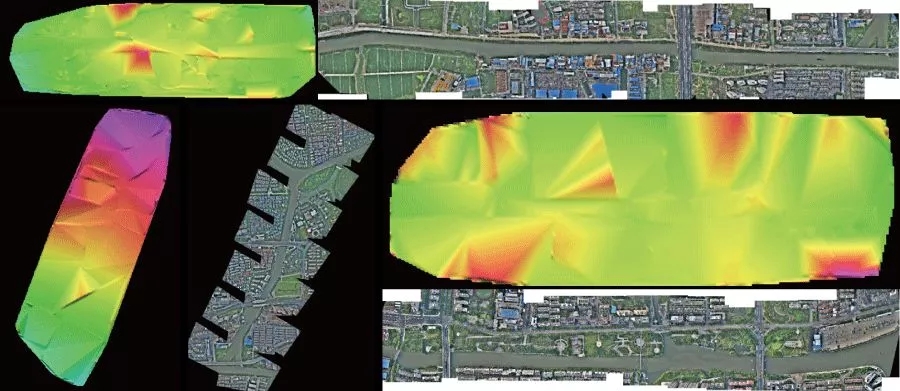

DEM有兩種方式獲取，第一種，直接利用DLG成果提取，第二種利用加密成果，經過軟件匹配，生成粗DEM后，經人工編輯后獲得。

5、影像圖制作（DOM）

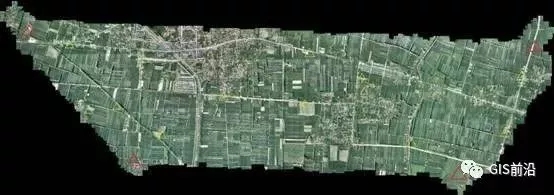

影像圖制作就是利用數字高程模型（DEM）對以數字方式獲取的航空像片（或航天像片），經數字微分糾正，數字鑲嵌，再根據圖幅范圍剪切成的影像數據。

外業巡視檢查圖面表示與實地景觀的一致性，地物地貌元素綜合取舍的合理性，各種名稱注記的規范性及正確性，圖面各種地物的精度是否合乎規范要求，重要地物有無遺漏等。對于外查中發現的問題要求作業員一一修改，并填寫檢查記錄。如果問題太多則要求作業員重新全面檢查改錯，直至產品合格。

質檢一般是采用抽查（15%）的方式檢查成品圖的質量情況。檢查中發現有不符合圖式規范及技術設計要求的產品時，應及時提出處理意見，讓相關人員進行改正。當問題較多或者性質嚴重時，將產品直接退回作業單位（人員）要求返工或返修，處理完畢后再進行檢查，直至合格。檢查過程中除了填寫檢查記錄外，還要編寫最終產品的檢查報告。

產品合格后即可按技術要求對最終產品進行數據轉換入庫，轉換完畢后刻錄數據光盤，提交用戶進行檢查驗收，再根據用戶在驗收中提出的問題及處理意見對數據進行修改，完畢后再提交最終的合格產品。
